CHF 110.90

💬 076 792 63 50 (WhatsApp / SMS)

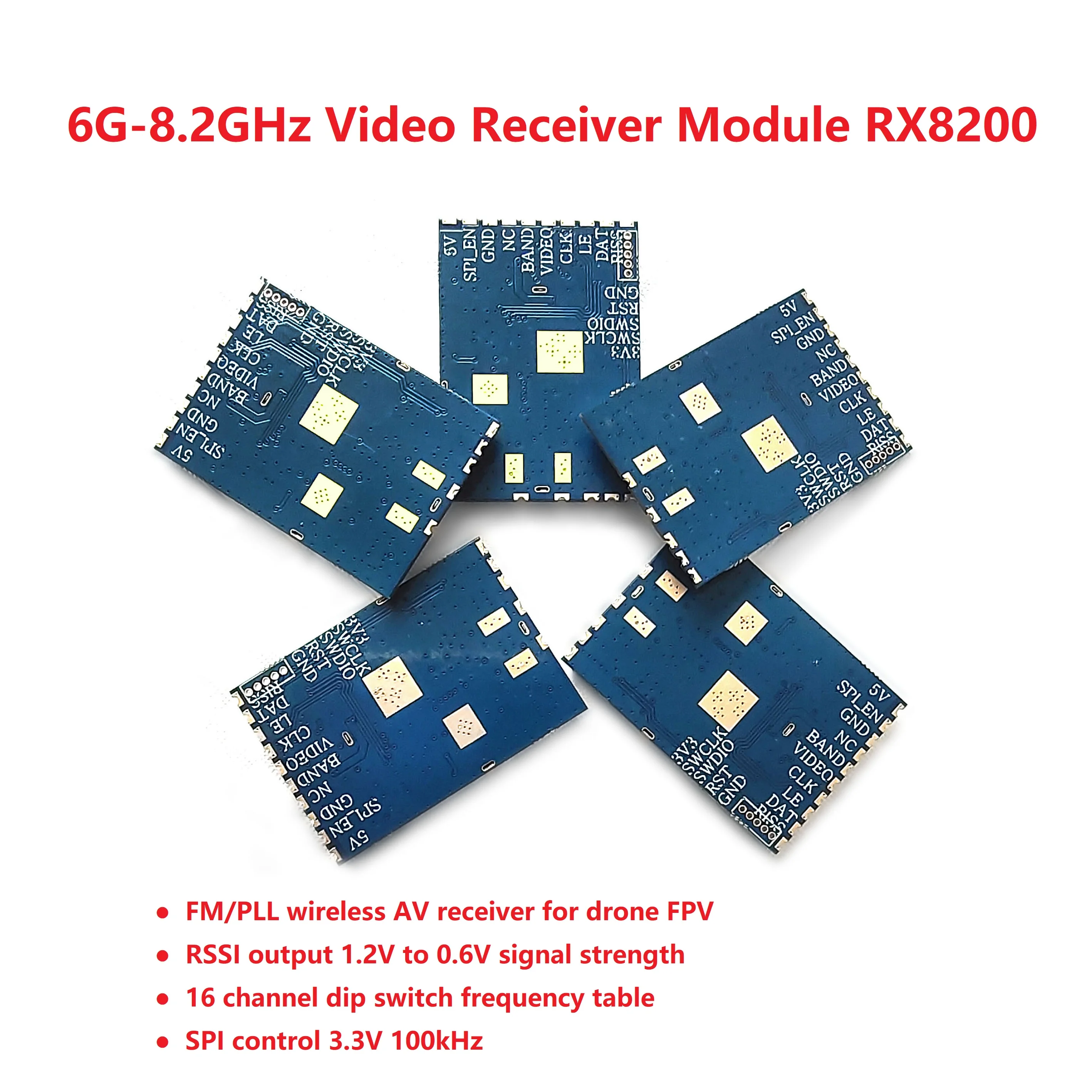

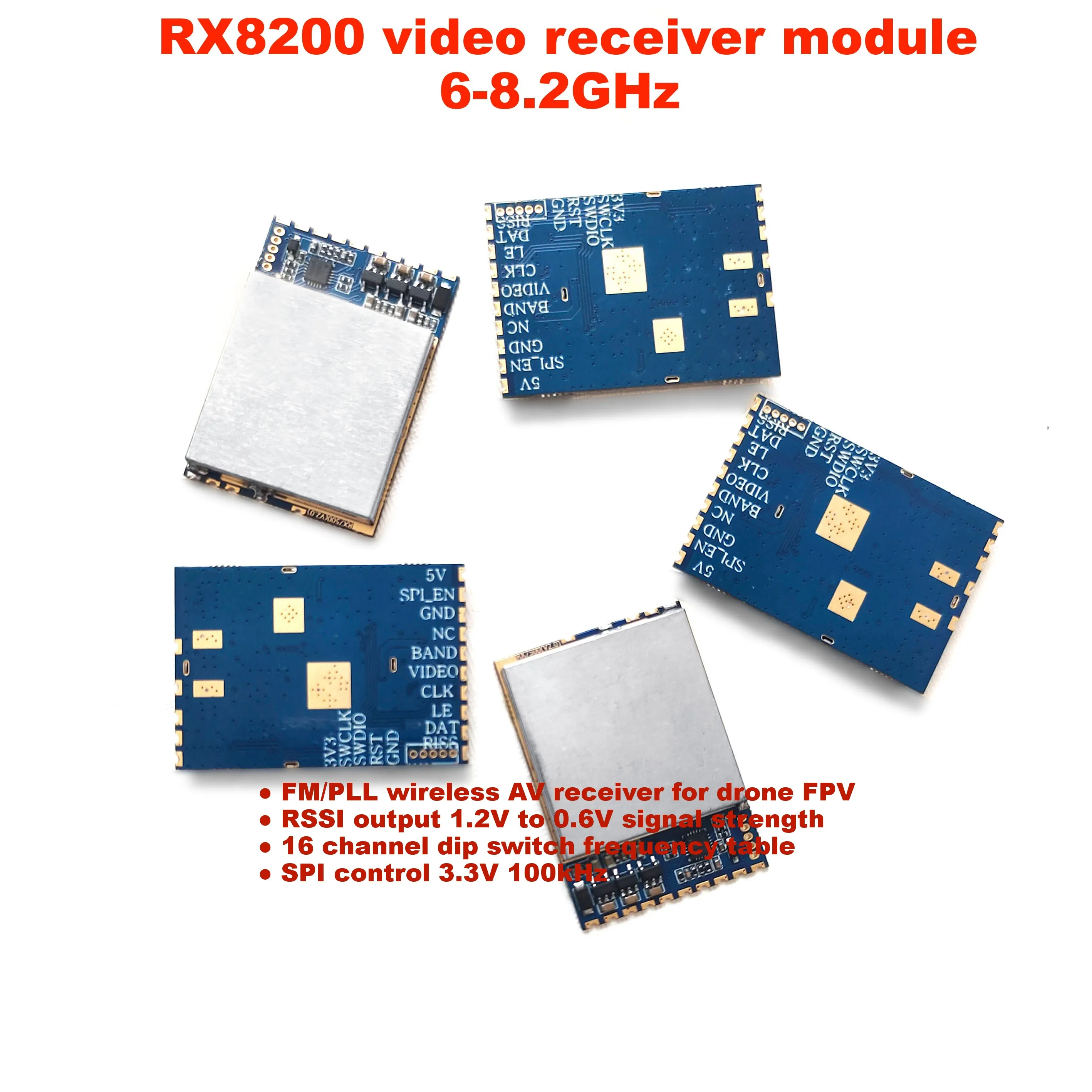

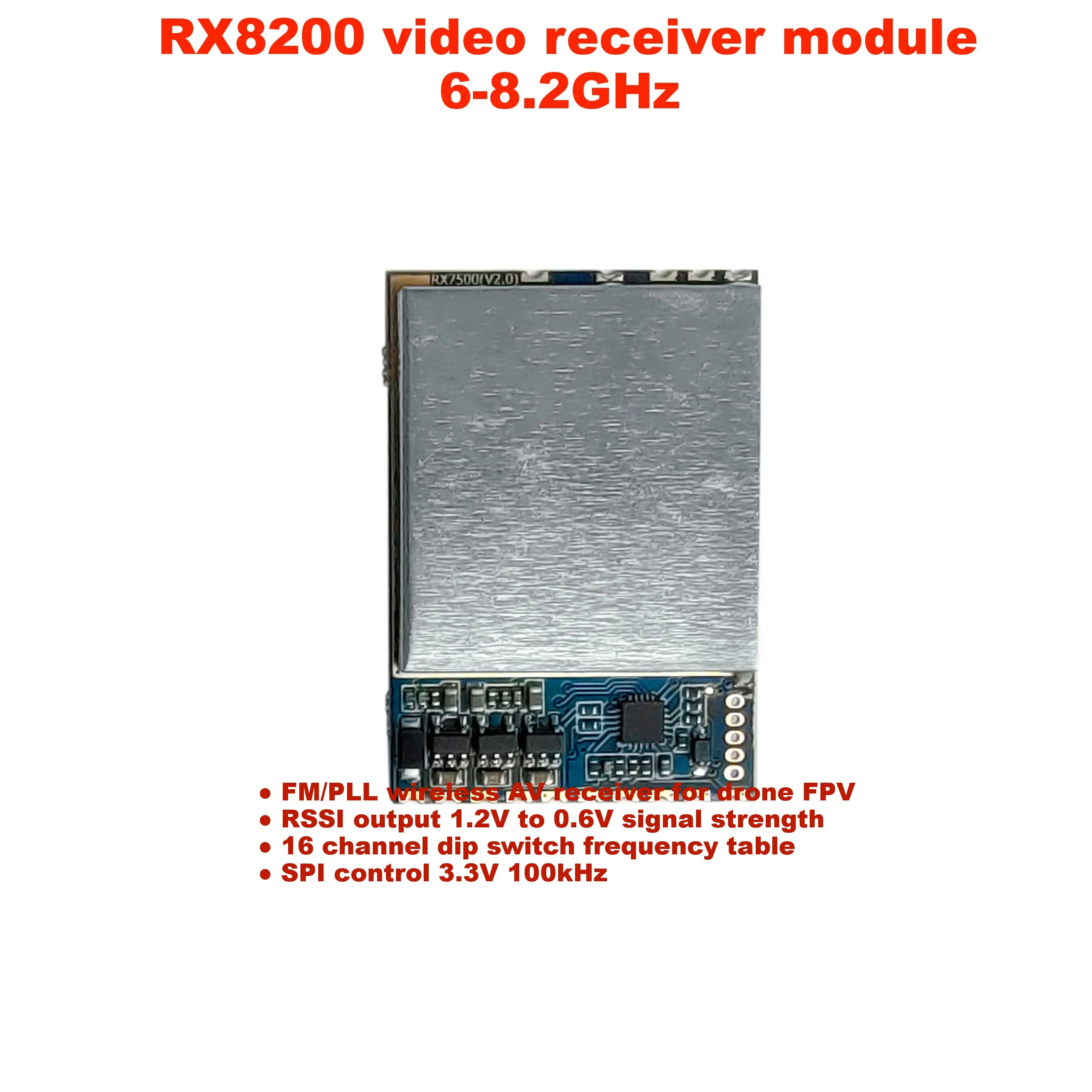

6G-8.2GHz Videoempfängermodul RX8200 FM/PLL Drahtloser AV-Empfänger 5V 390mA RSSI-Ausgang für Drohnen FPV CCTV Übersicht Das RX8200 ist ein professionelles 6-GHz- bis 8,2-GHz-Videoempfängermodul, das FM/PLL-Demodulation nutzt. Es wandelt HF-Signale von drahtlosen Kameras, Drohnen-Sendern oder Überwachungssystemen in Standard-Composite-Video (1Vp-p, 75Ω, negative Polarität) um. Mit hoher Empfindlichkeit (-95dBm) und einem großen Eingangsbereich (-95 bis +5dBm) arbeitet es zuverlässig sowohl in Umgebungen mit schwachem als auch mit starkem Signal. Hauptmerkmale Breite Frequenzabdeckung: 6000 ~ 8260 MHz (unterstützt 1 MHz Schritt über SPI) Doppelte Frequenzsteuerung: 16 voreingestellte Kanäle über DIP-Schalter (0=GND, 1=VCC) SPI-Schnittstelle (3,3 V, ≤100 kHz) für flexible Einstellung Hervorragende Videoleistung： Videoausgang: 1Vp-p / 75Ω (negative Polarität) Frequenzgang: ±5 dB von 50 Hz bis 6 MHz DG ≤ ±5%, DP ≤ ±5° Hohe Empfindlichkeit und Dynamikbereich: -95 dBm ~ +5 dBm Integrierter RSSI-Ausgang: 1,2 V (-30 dBm) bis 0,6 V (-90 dBm) zur Überwachung der Signalstärke Geringe LO-Leckage: -65dBm minimiert Interferenzen Industrieller Temperaturbereich: -10°C bis +65°C Anwendungen FPV-Drohnen-Videoverbindung (Bodenempfänger) Drahtlose CCTV / Sicherheitsüberwachung Industrielle drahtlose Videoübertragung Roboter-Sichtsystem Videoübertragung Spezifikationen DIP-Schalter-Kanaltabelle (16 Kanäle) ⚠️ Die folgende Tabelle basiert auf einer typischen 1-MHz-Schrittzuweisung mit einer Standardfrequenz von 6150 MHz. Anwendungstipps Verwenden Sie eine saubere 5-V-Stromversorgung (≤50 mV Welligkeit empfohlen). Antennenimpedanz: 50 Ω Der Videoausgang hat eine negative Polarität – stellen Sie sicher, dass Ihr Monitor oder Encoder dies akzeptiert (die meisten Standard-Composite-Eingänge tun dies). Halten Sie bei der SPI-Steuerung die Signalleitungen kurz und verwen
