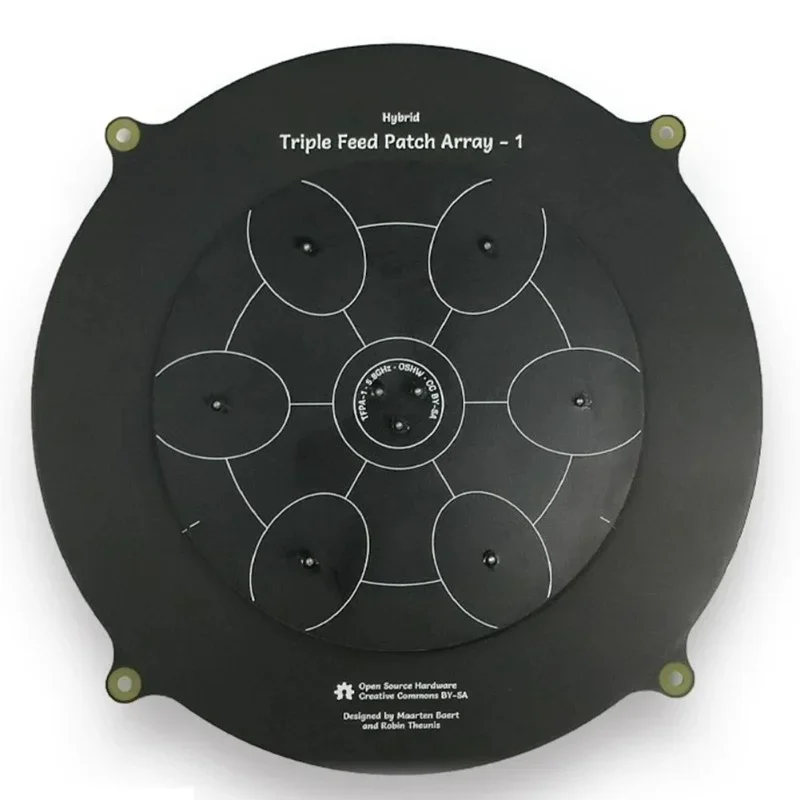

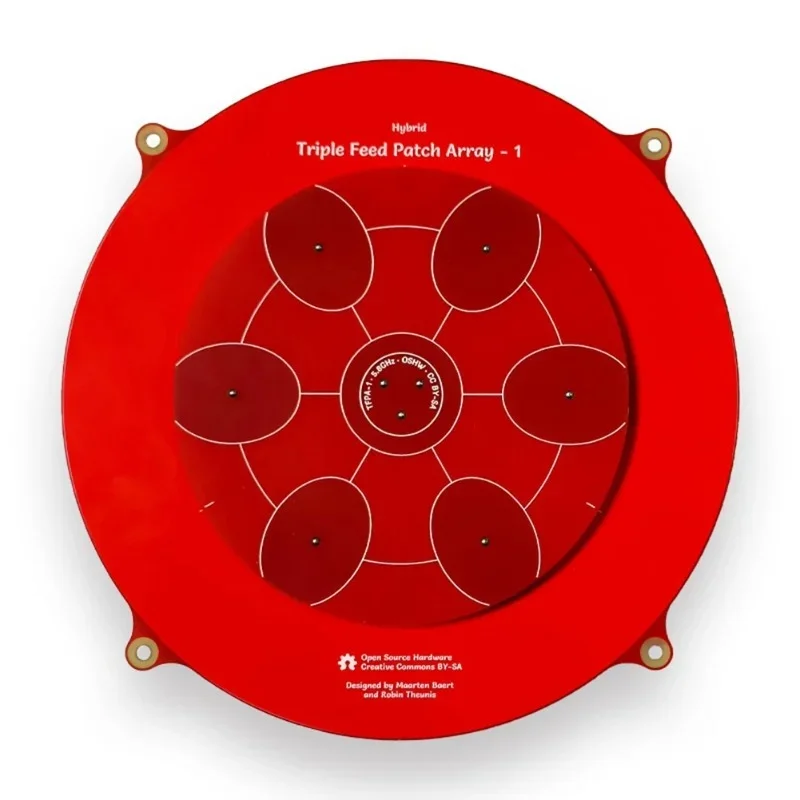

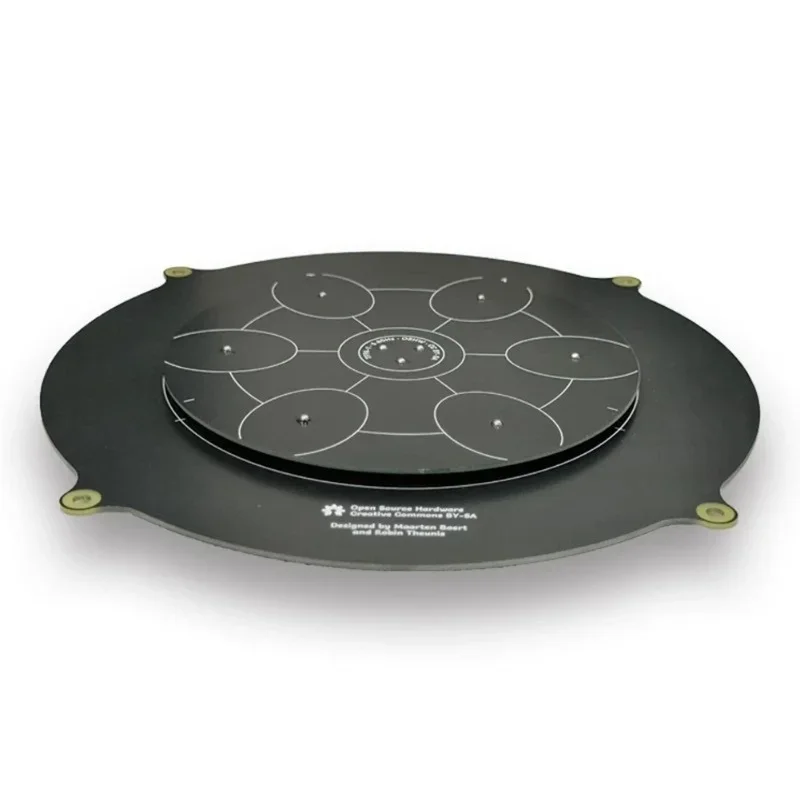

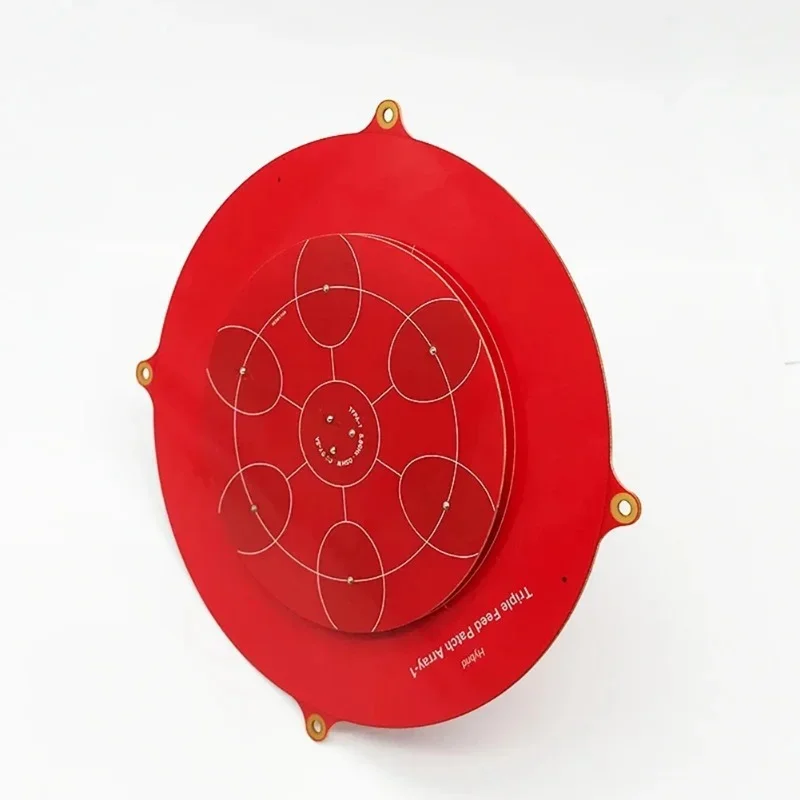

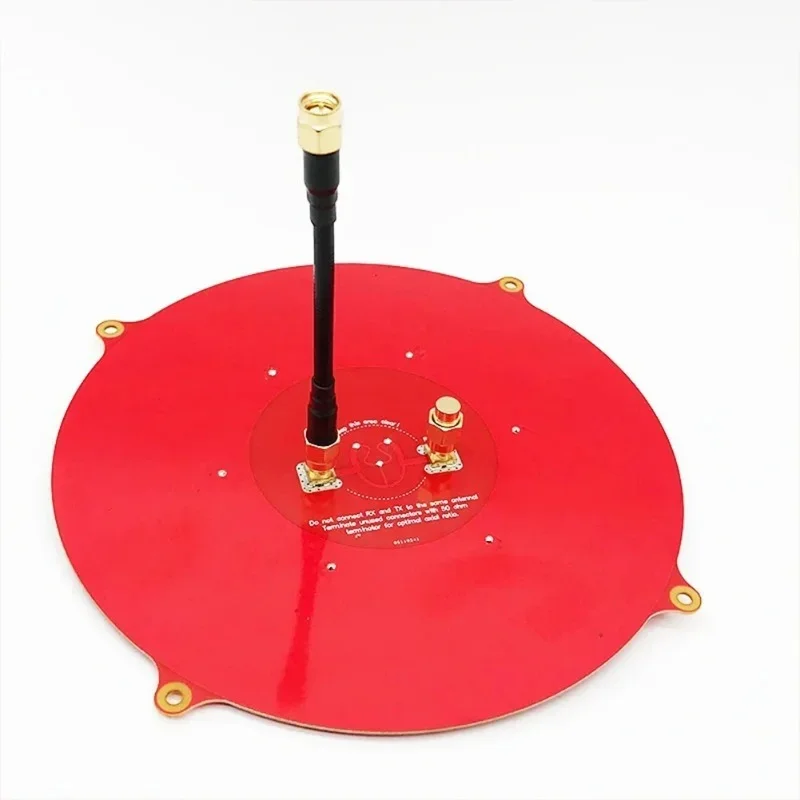

150mm Triple-Feed-Patch 5,8GHz 14DBi Pagoda-Array FPV-Antenne Bildübertragungsantenne Flachpanel-Antenne für FPV-Drohne Rot
Preis in CHF inkl. Versand · Lieferung in der Regel innert 2 Wochen

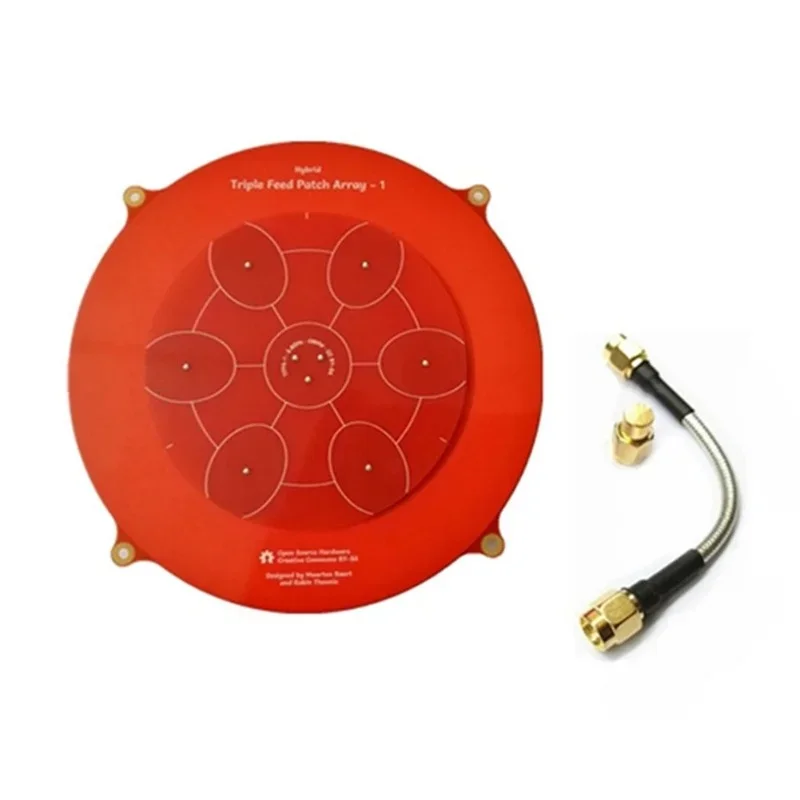

1. Gute Strahlungseffizienz. Die meisten FR4-basierten Patches haben eine schreckliche Effizienz, da FR4 bei 5,8 GHz sehr verlustreich ist. Darüber hinaus weisen die meisten Array-Antennen höhere Verluste im Speisennetzwerk auf. Dieses Design verwendet gekoppelte Patches, um das Speisennetzwerk einfach zu halten und diese Verluste zu reduzieren. 2. Außergewöhnlich gutes Achsenverhältnis, nicht nur direkt senkrecht zum Patch, sondern auch außermittig. 3. Hohe Verstärkung, jedoch nicht so hoch wie die theoretische Verstärkung eines Arrays mit 7 Elementen. Dies liegt daran, dass die Maximierung der Verstärkung zu hohen Nebenkeulen und einem schlechten Achsenverhältnis führen würde. 4. Sehr niedrige Nebenkeulen, fast die gesamte Energie ist in der Hauptkeule konzentriert. Dies vergrößert die Breite der Hauptkeule, auf Kosten einer gewissen Verstärkung. Mittenfrequenz: 5,8 GHz Bandbreite: 660 MHz (5,47 - 6,13 GHz) Anpassung: S11 Weniger als -30 dB, VSWR Weniger als 1,065 Axiales Verhältnis: 1,05 (0,38 dB) Antennengewinn: 14,4 dBi Halbwertsbreite: 30° ° (horizontal und vertikal) Strahlungseffizienz: 75 % Farbe: rot Material: Kunststoff + Metall Packungsinhalt: 1 x 150 mm Triple Feed Patch 5. 8GHz 14dBi Pagoda Array FPV Antenne 1 x Verlängerungskabel 1 x 50 Ohm Blindlast Nur der oben genannte Paketinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexion und unterschiedliche Anzeigen können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der tatsächlichen Farbe abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
