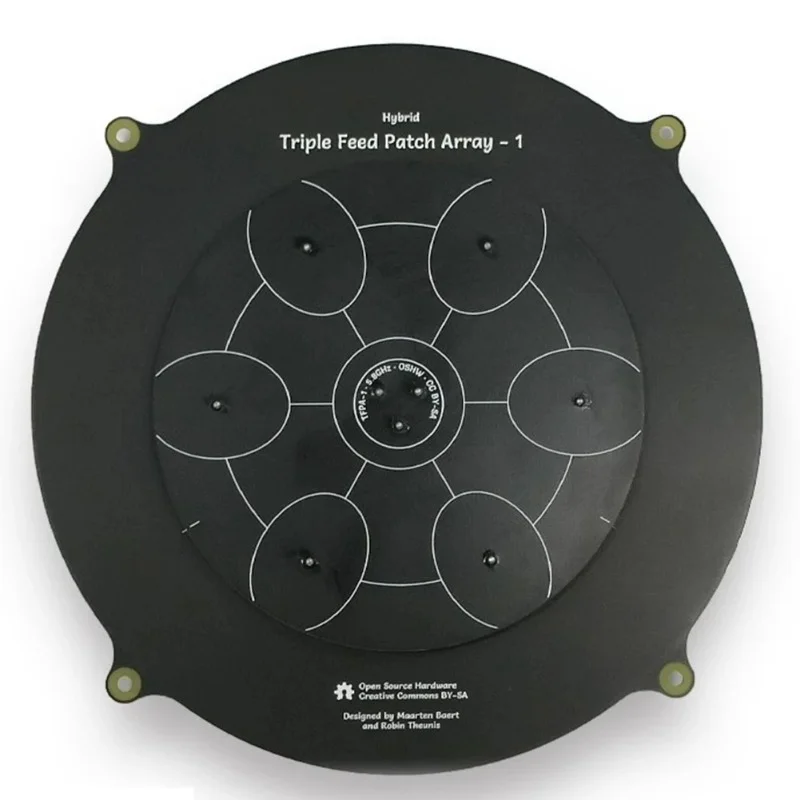

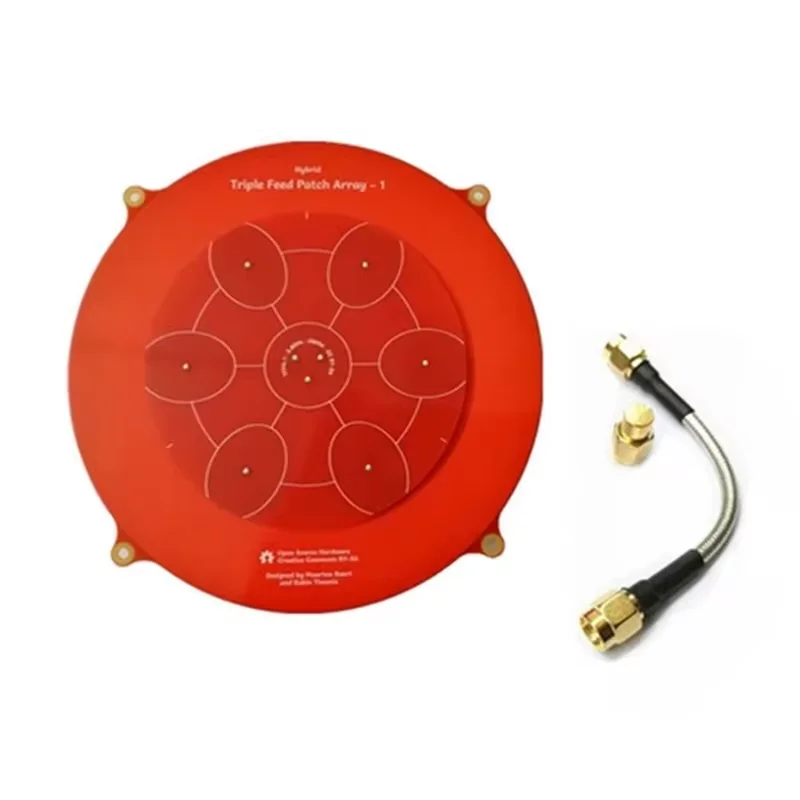

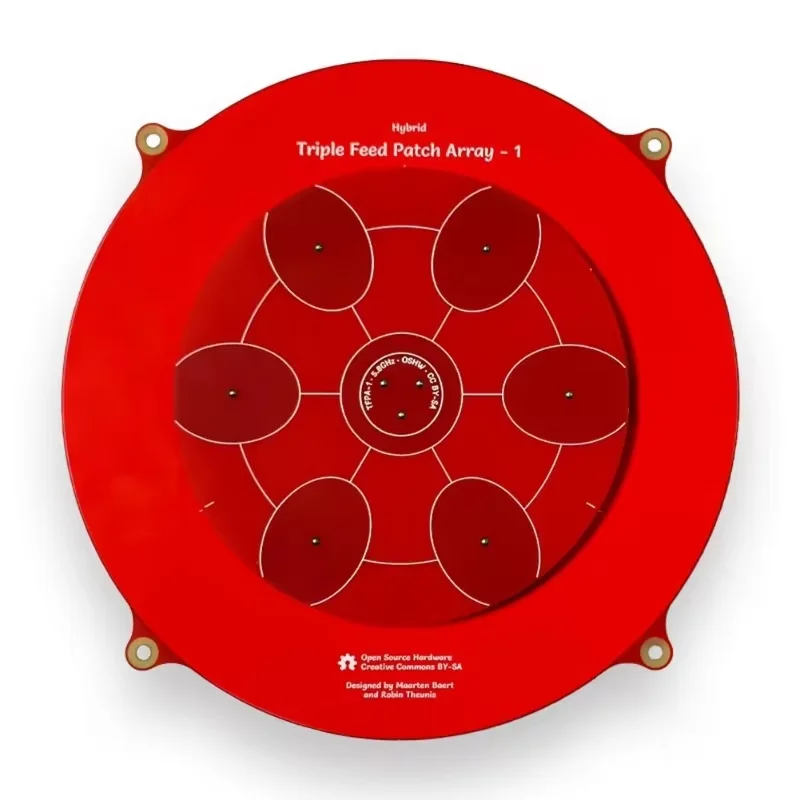

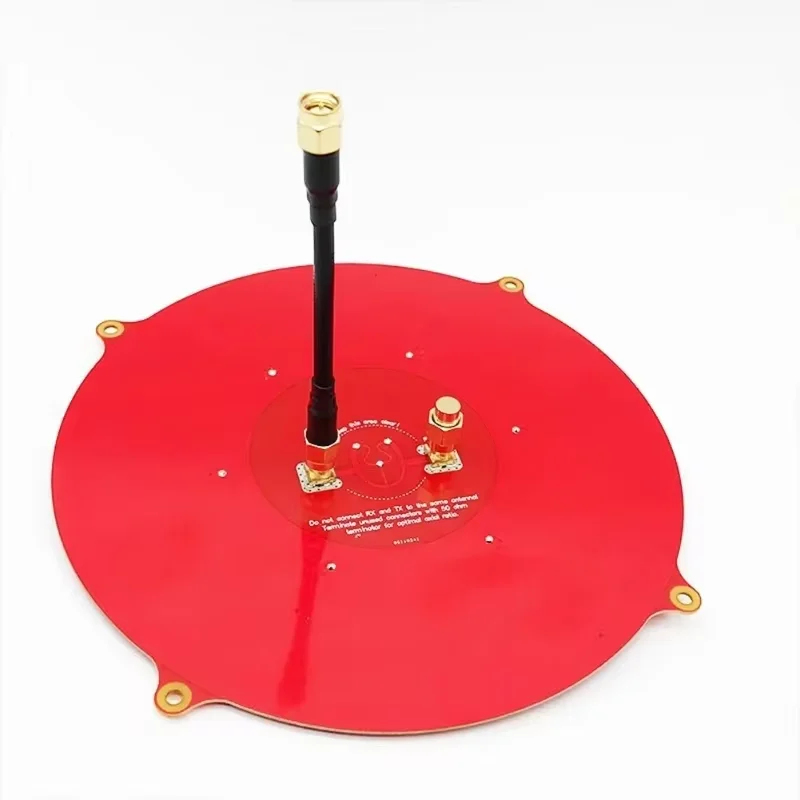

150 mm Triple Feed Patch SMA 5,8 GHz 14DBi Pagodenarray FPV-Antenne Bildsender Flachbildantenne für FPV-Drohne Rot
Preis in CHF inkl. Versand · Lieferung in der Regel innert 2 Wochen
1. Gute Strahlungswirkungsgrad. Die meisten FR4-basierten Patches haben eine schreckliche Effizienz, da FR4 bei 5,8 GHz sehr verloren geht. Darüber hinaus weisen die meisten Array-Antennen höhere Verluste im Feed-Netzwerk auf. Dieses Design verwendet gekoppelte Patches, um das Feed-Netzwerk einfach zu halten und diese Verluste zu reduzieren. 2. Außergewöhnlich gutes Axialverhältnis, nicht nur direkt senkrecht zum Patch, sondern auch außerhalb der Mitte. 3. Hohe Verstärkung, jedoch nicht so hoch wie die theoretische Verstärkung einer Array mit 7-Elementen. Dies liegt daran, dass die Maximierung der Verstärkung zu hohen Seitenblättern und einem schlechten Axialverhältnis führt. 4. Sehr niedrige Seitenlöcke, fast alle Energie ist im Hauptlob konzentriert. Dies erhöht die Breite des Hauptlobs, abhängig von gewisser Verstärkung. Mittelfrequenz: 5,8 GHz Bandbreite: 660 MHz (5,47 - 6,13 GHz) Passend: S11 Weniger als -30 dB, VSWR Weniger als 1,065 Axialverhältnis: 1,05 (0,38 dB) Antennengewinn: 14,4 dBi Halbe Leistungsstrahlbreite: 30 ° (horizontal und vertikal) Strahlungseffizienz: 75 % Farbe: Rot Material: Kunststoff + Metall Packungsinhalt: 1 x 150 mm Dreifach-Futterpflaster 5. 8 GHz 14 dBi Pagode Array FPV-Antenne 1 x Verlängerungskabel 1 x 50 Ohm Dummy-Last Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexion und unterschiedliche Anzeigen können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der tatsächlichen Farbe abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
Gut zu wissen
Passform & Montage
Beachten Sie die Vorschriften für Drohnenflüge in der Schweiz. Angaben zu Flugzeit, Reichweite und Kameraauflösung sind Herstellerangaben und hängen von den Bedingungen ab.
Für Funkgeräte gelten in der Schweiz Vorgaben zu Frequenzen und Sendeleistung. Informieren Sie sich vor der Inbetriebnahme und stellen Sie nur zulässige Frequenz- und Leistungswerte ein.
Aussehen & Lieferung
Farben und Grössenverhältnisse können je nach Bildschirm leicht von der Abbildung abweichen.
Der Versand erfolgt direkt durch unseren Lieferpartner. Die Lieferung dauert in der Regel bis 2 Wochen, in seltenen Fällen bis 3 Wochen. Alle Preise in CHF, Versand inklusive. Versand & Lieferung →
