FPV-Drohne selber bauen: Welche Teile brauchen Sie?

Eine FPV-Drohne selbst zu bauen, macht Spass und vermittelt viel Wissen. Wer seine Drohne kennt, kann sie nach einem Absturz selbst reparieren und gezielt verbessern. Dieser Überblick zeigt, welche Teile zusammengehören, welches Werkzeug Sie brauchen und wie Sie den Bau gut vorbereiten.

Warum selbst bauen?

Eine fertige Drohne ist schnell startklar. Beim Selbstbau lernen Sie dagegen jedes Bauteil kennen. Sie wissen, wo welches Kabel verläuft und welches Teil welche Aufgabe hat. Das hilft bei der Fehlersuche und bei Reparaturen. Ausserdem können Sie die Drohne genau auf Ihren Flugstil abstimmen. Der Selbstbau braucht Zeit, Geduld und etwas Übung im Löten. Mit guter Vorbereitung ist er auch für technisch interessierte Einsteiger machbar. Planen Sie für den ersten Bau mehrere Abende ein. Es ist kein Problem, wenn nicht alles beim ersten Mal klappt. Fehler gehören zum Lernen dazu.

Die Hauptteile

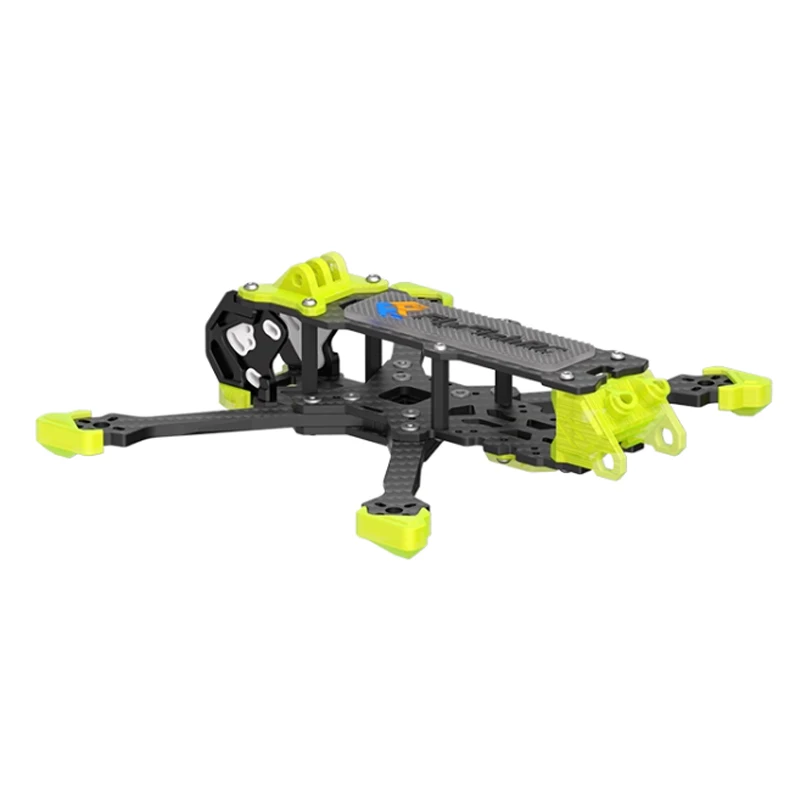

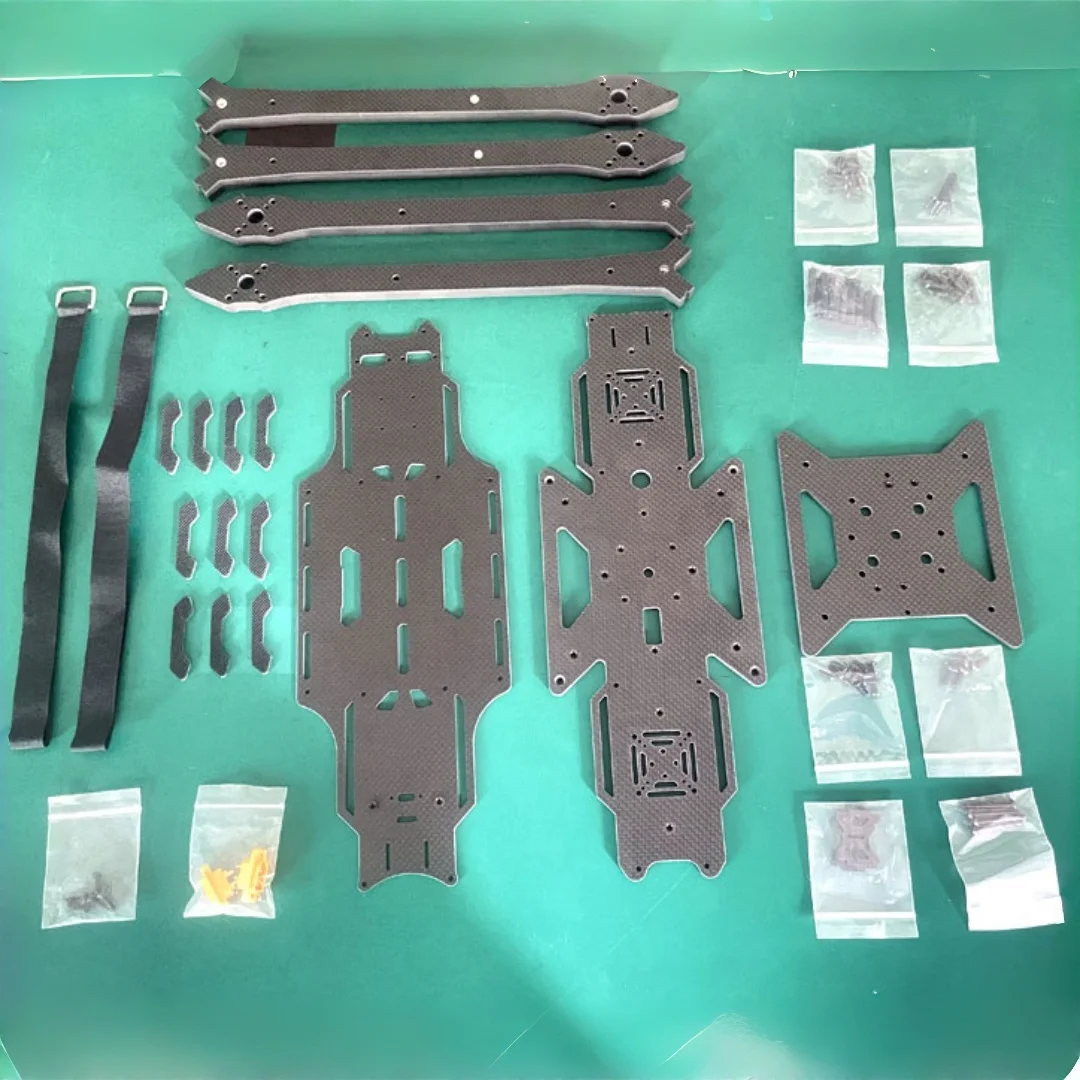

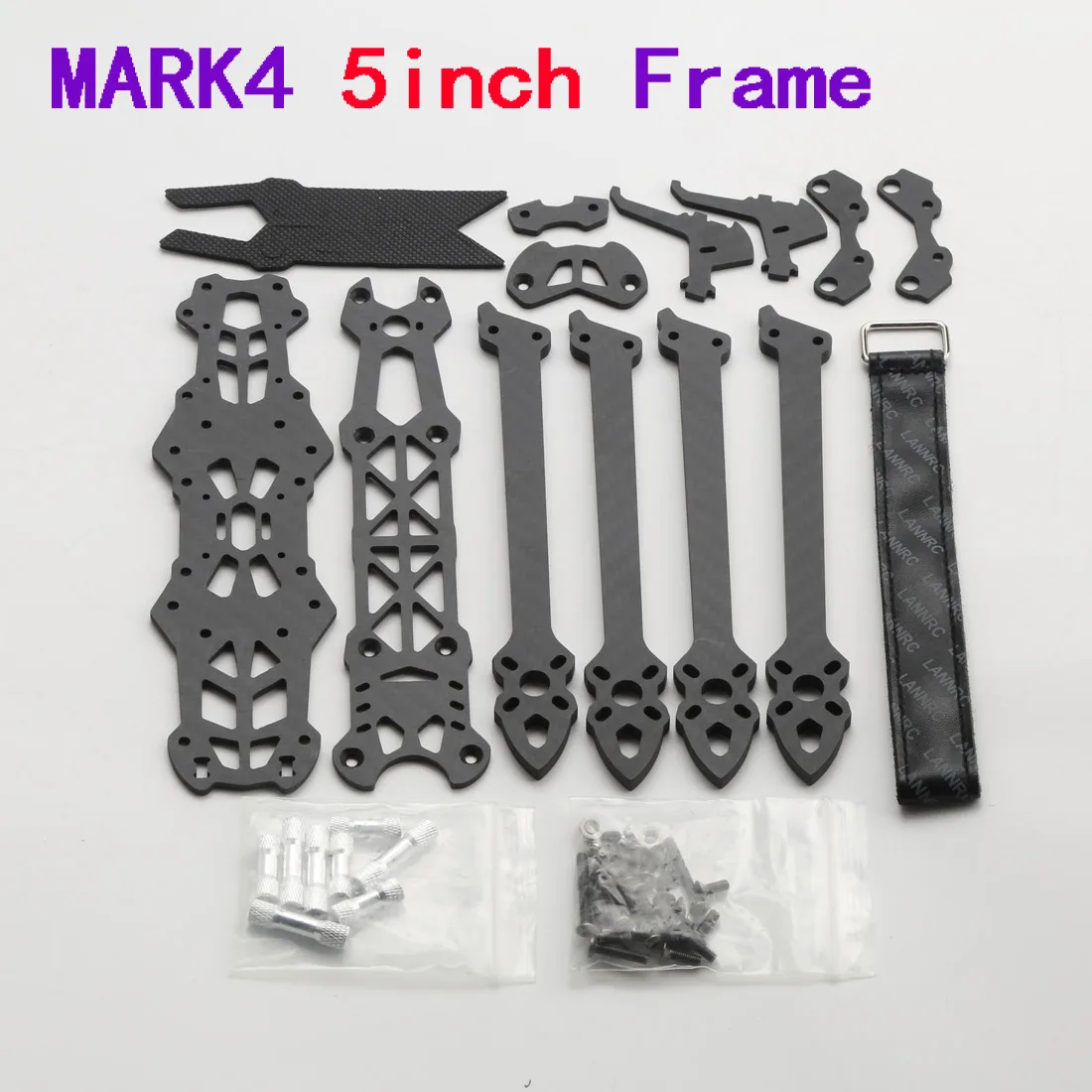

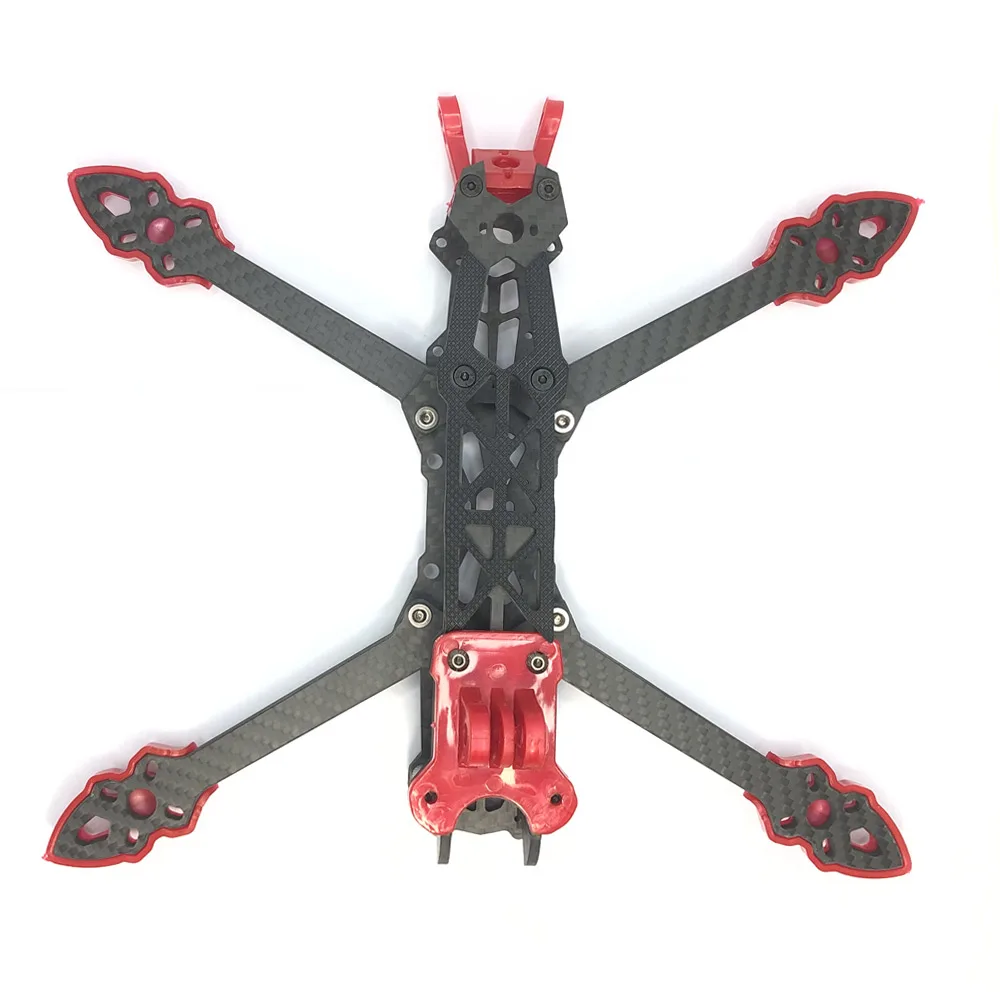

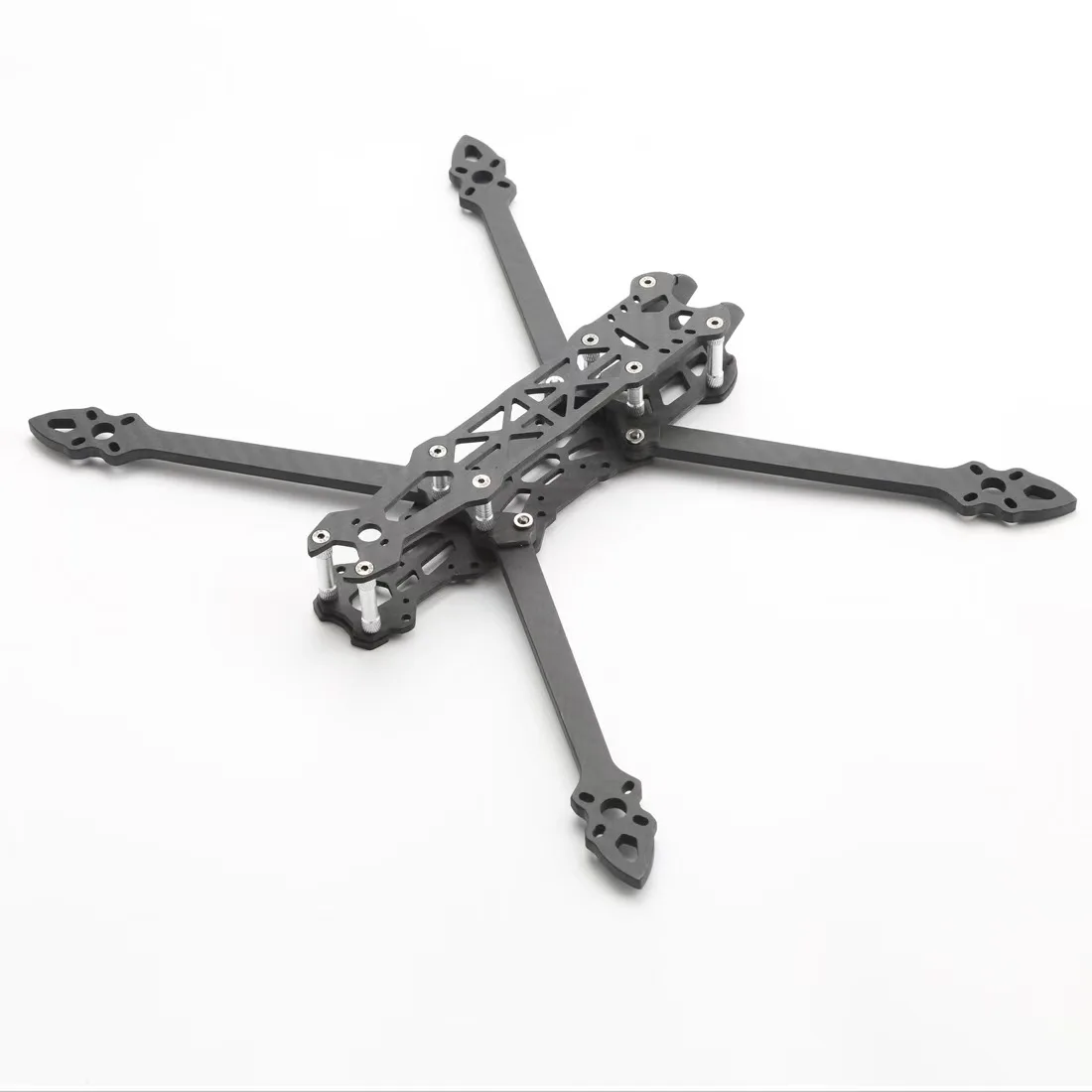

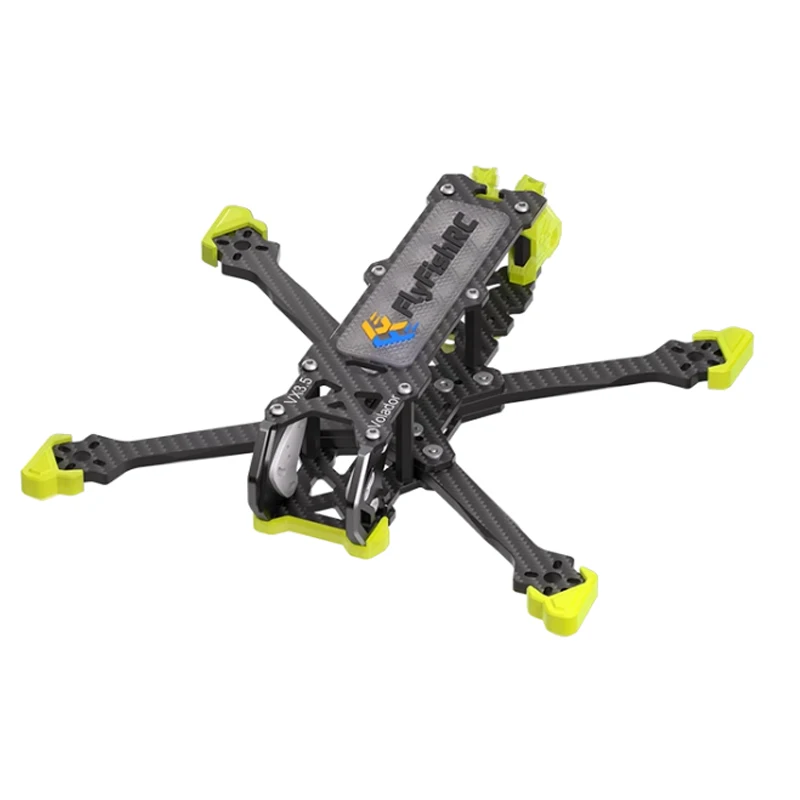

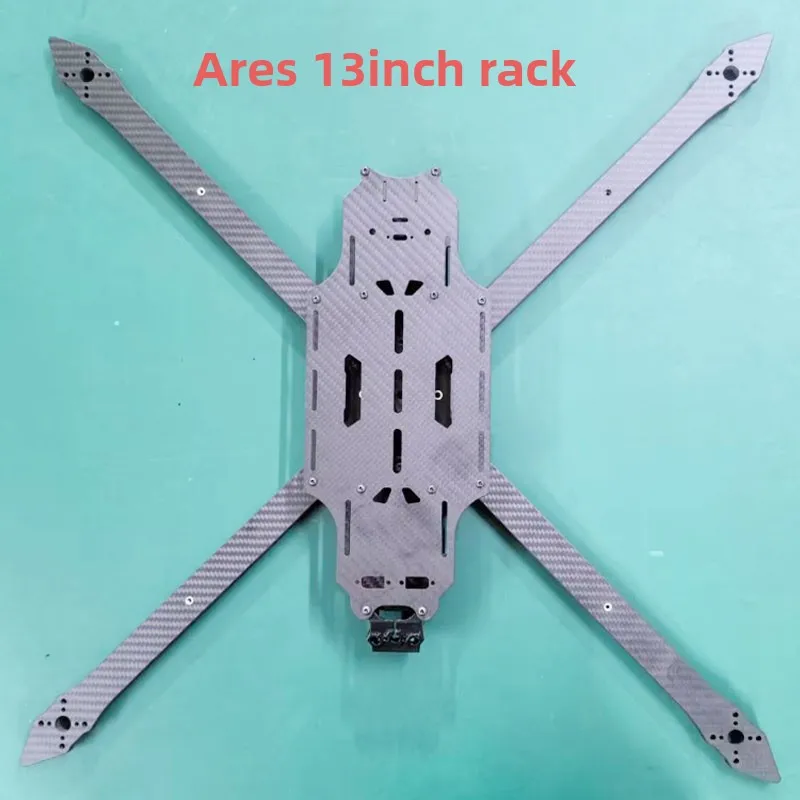

• Rahmen: das Gerüst aus Kohlefaser, das alle Teile trägt. Siehe FPV-Rahmen.
• Motoren: vier bürstenlose Motoren, passend zu Rahmengrösse und Propellern.
• Fahrtenregler (ESC): steuern die Drehzahl der Motoren, meist als 4-in-1-Platine.
• Flugcontroller: das Gehirn der Drohne mit Lagesensor, das die Steuerbefehle umsetzt.
• FPV-Kamera und Videosender: liefern das Bild in Ihre Brille.
• Empfänger: nimmt die Befehle Ihrer Fernsteuerung auf.
• Propeller und Akku: passend zur Grösse und zur Zellenzahl.
• Kleinteile: Schrauben, Abstandshalter, Kabel, Stecker und ein Akkugurt.
• Optional: ein Piepser, der die gelandete Drohne im Gras auffindbar macht, und LEDs für bessere Sichtbarkeit.

Stack oder Einzelplatinen

Flugcontroller und Fahrtenregler werden oft als sogenannter Stack angeboten. Die beiden Platinen sind übereinander montiert und mit einem Kabel verbunden. Das vereinfacht die Verkabelung. Bei kleinen Drohnen gibt es All-in-One-Platinen, die beides auf einer Platine vereinen. Achten Sie darauf, dass die Platinen zu den Befestigungslöchern im Rahmen passen und dass der Regler genügend Strom für Ihre Motoren liefert. Bei vielen Stacks werden die Platinen mit Gummidämpfern montiert. Sie halten Vibrationen vom Lagesensor fern. Eine Auswahl finden Sie unter Stacks & All-in-One.

Die Teile aufeinander abstimmen

Die wichtigste Regel beim Bau lautet: Alles muss zusammenpassen. Rahmengrösse, Propeller und Motoren bilden eine Einheit. Die Motoren müssen zur Zellenzahl des Akkus passen. Der Regler braucht genügend Reserven. Kamera, Videosender und Brille müssen zum gleichen Videosystem gehören. Empfänger und Fernsteuerung müssen dasselbe Funkprotokoll sprechen. Erstellen Sie vor dem Kauf eine Liste mit allen Teilen und ihren wichtigsten Angaben. So vermeiden Sie Fehlkäufe. Prüfen Sie auch die Masse: Die Motoren müssen zum Lochbild der Arme passen, die Kamera zur Halterung im Rahmen. Notieren Sie die Gewichte, um das Abfluggewicht grob abzuschätzen.

Werkzeug und Arbeitsplatz

• Ein temperaturgeregelter Lötkolben mit feiner Spitze und Lötzinn mit Flussmittel.
• Innensechskantschlüssel, Schraubendreher und ein Schlüssel für Propellermuttern.
• Pinzette, Seitenschneider und Abisolierzange.
• Ein Multimeter zur Kontrolle auf Kurzschlüsse vor dem ersten Anschliessen.
• Schrumpfschlauch, Kabelbinder und doppelseitiges Klebeband.
• Eine kleine Sortierbox, damit Schrauben nicht verloren gehen.
• Ein gut belüfteter, heller Arbeitsplatz auf einer hitzebeständigen Unterlage.

Vom Zusammenbau zum ersten Test

Bauen Sie Schritt für Schritt und prüfen Sie jede Lötstelle. Kontrollieren Sie vor dem ersten Anschliessen des Akkus mit dem Multimeter, ob ein Kurzschluss vorliegt. Danach folgt die Einrichtung des Flugcontrollers am Computer mit der passenden Software. Dort legen Sie Motorreihenfolge, Drehrichtung und Steuerung fest. Testen Sie die Motoren immer ohne Propeller. Erst wenn alles stimmt, montieren Sie die Propeller. Halten Sie Ihre Hände dann von der Drohne fern. Prüfen Sie auch den Failsafe: Die Motoren müssen stoppen, wenn die Verbindung zur Fernsteuerung abreisst. Beim Funk gilt: Verwenden Sie nur zugelassene Frequenzen und halten Sie die Vorschriften ein.

Schritt für Schritt lernen

Wer den Bau ausführlich und strukturiert lernen möchte, findet im Kurs Drohnenbau eine Anleitung von den Grundlagen bis zum ersten Flug. Der Kurs erklärt, wie Sie Teile auswählen, sauber löten und die Drohne einrichten. So bauen Sie Wissen auf, das Ihnen bei jeder weiteren Drohne hilft. Das passende Werkzeug gibt es unter Werkzeug & Löten. Ein Tipp für den Anfang: Ein einfacher Aufbau mit bewährten Standardgrössen lässt sich leichter reparieren und erweitern.

Häufige Fragen

Allgemeine Hinweise ohne Gewähr. Gehen Sie mit LiPo-Akkus, rotierenden Propellern und Elektronik sorgfältig um und beachten Sie die Herstellerangaben sowie die Vorschriften für Drohnenflüge in der Schweiz.
